基于现场总线的分布式IT配电网绝缘监控系统。
       本绝缘监测系统适用于监测交流不接地电网和直流系统的绝缘状况，当监测系统的任何一线和地之间的发生接地绝缘故障时，绝缘监测系统会自动识别给出光、电、声报警信号，以便保证电网安全运行及实现自动化管理。应用于电信、船舶、岸电、冶金、煤矿、建筑机械、石油化工及交通工程等领域。

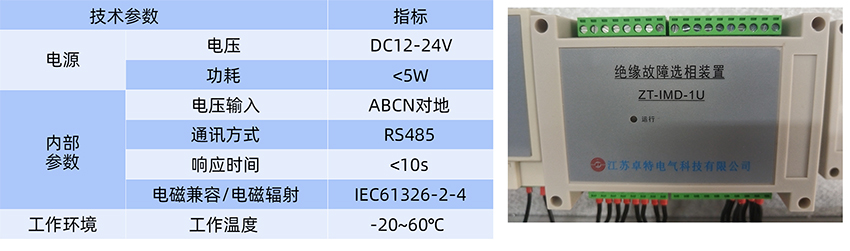

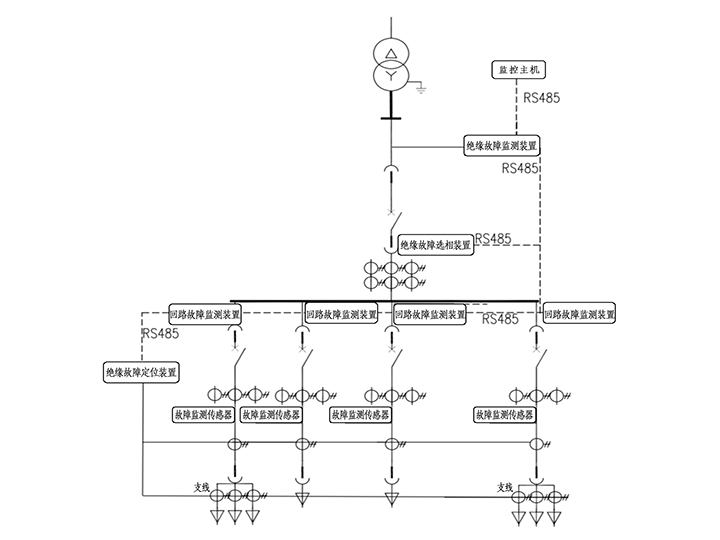

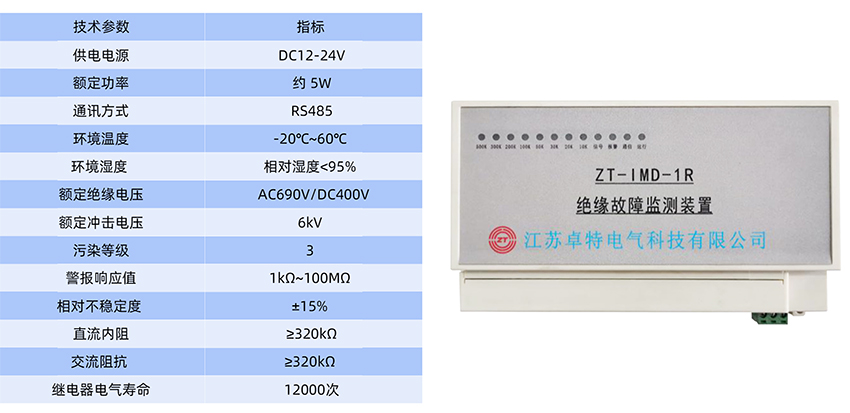

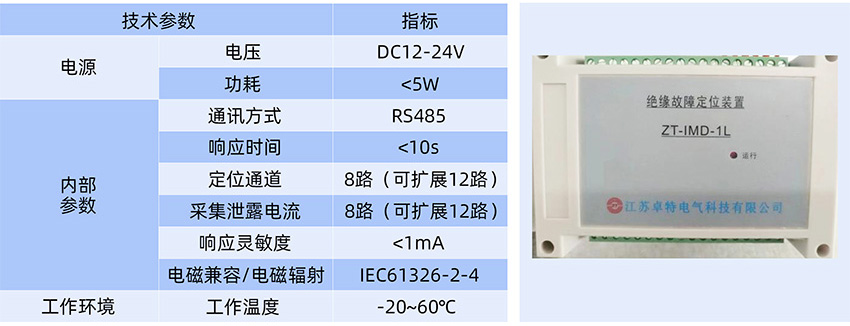

       系统设备层采用RS485通讯网络，统一由集中显示终端（监控主机）控制各个分布式设备的工作模式。低压进线柜进线端配置一个绝缘故障监测装置，绝缘故障监测装置将采用低频注入法注入ITN电网，同时检测参考系统电压、泄露电流等参数，分析计算绝缘电阻。在出线柜配置绝缘故障定位装置，绝缘故障定位装置通过零序（泄漏）电流传感器检测出线电缆状态，通过分析零序（泄漏）电流大小来定位出哪个支路出线电缆绝缘故障，将数据实时传输至集中显示终端（监控主机）。并在低压进线柜安装一台绝缘故障选相装置，绝缘故障选相装置在绝缘出线故障时通过检测系统电压、电流等参数来判断是ABCN哪相出现故障。还可扩展选配回路故障监测装置可以监测配电柜回路的故障电压、电流、谐波及电缆头的温度，判断配电柜内开关设备的工作状态，更进一步故障分析诊断。回路故障监测装置使传统的开关变成智能开关，实现“遥信” 、“ 遥测”、“遥控” ，可实现绝缘故障回路的自动切除。
       后期扩展通过交直流信号注入法的融合，来分析IT系统对地分布等效电容情况，计算出线路的等效容抗及阻值，更加准确、全面地监测预判系统的绝缘状况及发展趋势。

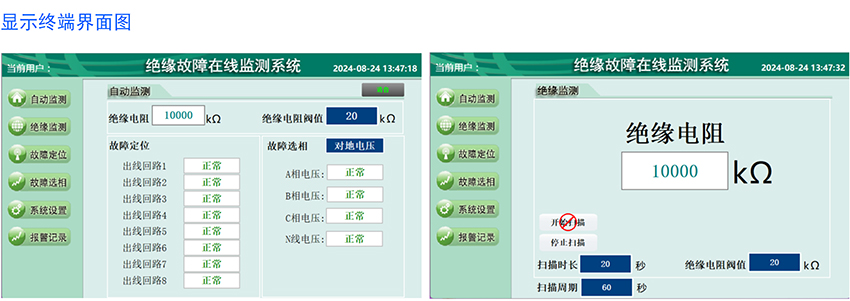

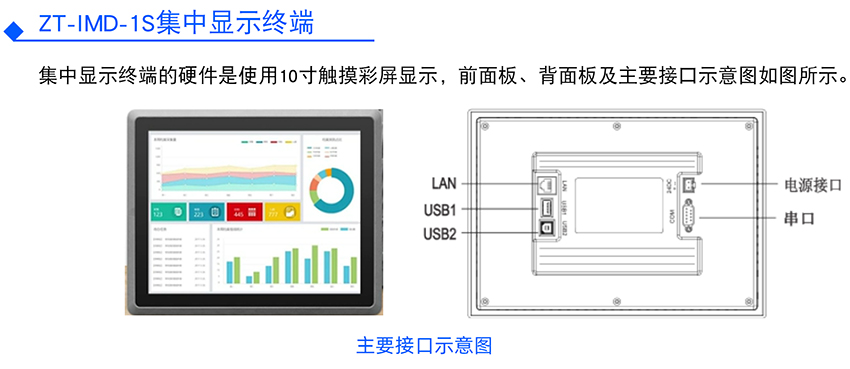

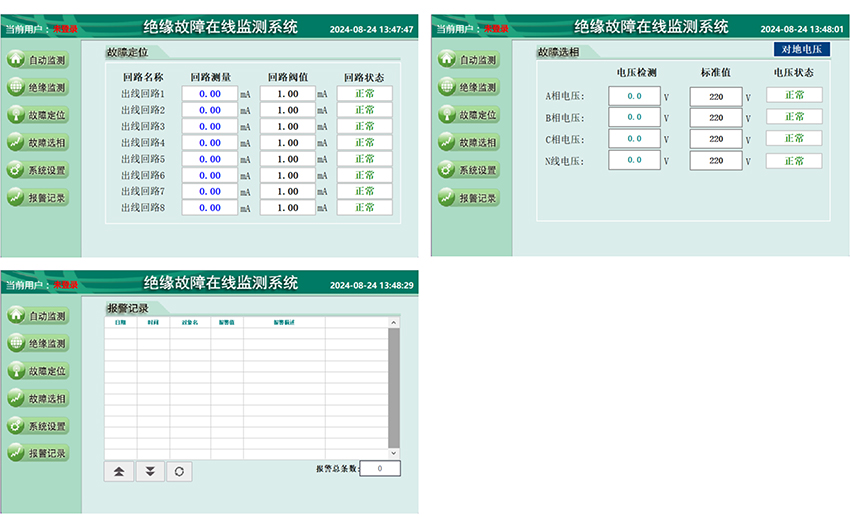

       集中显示终端（监控主机）可以运行管理软件，实现画面组态、设备操作、网络测试、模块诊断、数据采集、数据分析、曲线生存、历史记录存储和报表、导出打印等高级功能，并可通过以太网接口将整个绝缘监控系统与其他智能化系统或互联网连接。
